　このインナーリングは、先にくずてつ船長のHP「船長の戯言」にて、ご自身のスーパーネッシー用に考案されたものとほぼ同じものですが、今回は更に私のネッシーII用に合わせてIさんに寸法を若干変更して頂きました。

　インナーリング図面（注）これは私のネッシーII用に合わせて寸法調整して頂いたものですので、もし同じものを作ってみようという方は、必ずご自分のSP用に細かく調整確認することが必要です。また、ホーンの長いバクッロードホーン等に使う場合には、SP作成後の場合は、開口部からそのまま入れられませんので、インナーリングを半分に切るなどの工夫が必要となるでしょう。（この方法もくずてつ船長のHPが参考になります。）それから素材についても、必ずステンレスが良いとは限らないと思いますので、DFリングをバッフル裏にも使用するなど、色々と工夫してみるのが良いでしょう。

　私はとんぼさん謹製DFリング（一般販売はありません）と、バッフル裏側から取り付けるインナーリングの取り付けに、6ミリのステンキャップを使用したかったので、インナーリングのねじ穴を6,5ミリにして頂きました。これは現状のネッシーIIに、6ミリのステンキャップを使用していたので、そのねじ穴を代用しようとしたのです。（詳細は上記の断面図）

　結局今の爪付きナットはそのまま残して、新たに別のねじ穴を開けることにしました。無理に外すとバッフルを傷めそうだったからです。

　もちろん、普段はねじ止めと言っても片方当り計５箇所固定していますので、実際に抜き取るのも実はそう簡単ではありません。（言い訳、、）

　余談ですが、このようにするとDFリング及びインナーリングの「あり」、「なし」の幾つかの取り付けパターンが可能という融通性があったりします。

　何故かと言いますと、ネッシーIIのバッフルの内側にインナーリングを収める訳ですから、センターを確実に出して置かないと、格納出来なくなり悲惨なことになるためです（インナーリング図面参照）これはインナーリングをスピーカー完成後に取り付けるので宿命でしょう。

　錘は転がり易くて軽いものが作業は楽です。

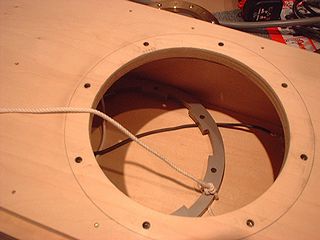

　特にネッシーIIは、共鳴管の折り返し部分が、インナーリングが通せるぎりぎりの大きさなので、紐が解けてひっかかったりすると厄介です。

　何故穴開けの前にリングを入れて置くかと言うと、現物合わせをして確実にねじ穴を開けて行くためです。

　全ての穴あけ後にいざリングが付かない、では泣くに泣けません。

　やり方はアナログ的（？）な手法で恥かしいのですが、SPユニットを再度バッフルに置き、先に墨出しして置いた円周にそって、ゆっくりとユニットを22.5度程度回転させます。

　そしてドリル歯で穴の位置決めて印を付けます。

　上手く行くかなあ、、、。

　この時にセンター位置のズレが無いか確認して、ある時は電気ドリルに6ミリの歯を付けて、手回しドリルで開けた穴に差し込んで、グラインドするようにして少し穴を広げます。

　この作業は根気良くやります。

　何とも嬉しい瞬間ですが、実はLchしか出来ていないので、気を引き締めてRchの作業に移ります。

　もう少し、、。

　これが想像していた以上に好みの方向に変化が大きくて、大喜びしてしまいました。一番変化が大きく感じられたのは低域、特に超低域でした。ダンピングが非常に良くなり、ハードでソリッドで音程明確で力強くなりました。また、全体の音像も今まで以上に引き締まってシャープになり、切れが良く透明感と繊細感も増しました。（2003/2/24取り付け完了)

　その後約一ヶ月を過ぎた今でも、この結果はやはり好ましいと感じています。やはりFE−208ES＋DFリングは、重量が非常に重いので、裏側から強固に締め付けられると言う利点が相当効いているように思います。

　この仕様に限らず、皆さんも何か代用品を考えてみても楽しいかと思います。それでは、、、。

　それは、このＣＤを初めて聴いたのは方舟でＣ-290Ｖが導入されてすぐの時でした。私はこの時、それまで大変気に入って使用していた、生まれて初めて買った高級機プリアンプ、アキュフェーズ「Ｃ-280Ｖ」を、なんと「Ｃ-290Ｖ」に交換しようと決意させた程、このＣＤに収録されていた「声」はシステムの差をさらけ出すシビアなソフトだと感じたのです。

　方舟で聴いたその音は、現実にはそれだけが原因ではなく、長岡先生のプロの「トータルでの使いこなし」の面があってこそだったのですが、、。それに直ぐに気が付かなかった私は、正に「あはれ」？と言うべきかも、、。

　ともあれ、このＣＤは本当にシステムトータルの声の再現性のテストには好適なので、気に入って使用しています。私の推薦盤です。

※「あはれ　〜青山恵子がうたう増本伎共子の世界」

音楽之友社　ＯＣＤ　0550　価格3000円

　火傷に注意してくださいね。

　初めての方は、余板で練習されるとよろしいかと、、。

　しかし、スピーカーが大型の場合は、貼る作業だけでもかなり大変な手間ではあります。

　根気良く、がんばっていきましょう！

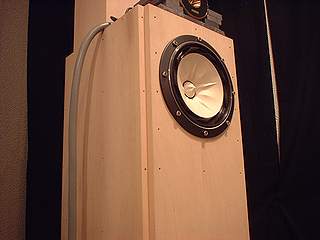

　また、塗装の仕上げがうまい方は、むしろ木口テープを貼らないで、味のある仕上げにしておられるのを見かけますので、好みで貼るか貼らないか決めるのがベストですね。

　それから、最近流行？の輸入材のフィンランドバーチ材などは、貼らない方がかえってお洒落に、私は感じますが、、。

　また、今回は出来上がったスピーカーに如何にして取り付けるかという方法ですから極めて強引です。更に、私はまだリングを使用していませんので、これはリングなしでの話です。まず、ユニットをバッフルに合わせてみて、正確に穴の位置の墨出しをします。私はユニットのネジ穴と同じドリルの太さの刃先を使い、センターを出しています。

　私はクランパーで小さな余り板を使いました。

　多分自作をされている方は、もっと良いものをお持ちかと思います。（言い逃れ）

　くれぐれもバッフル表側から使わないようにしましょうね（笑）。

　リーマーはシャーシーリーマーのことで、工程11を参考にしてください。

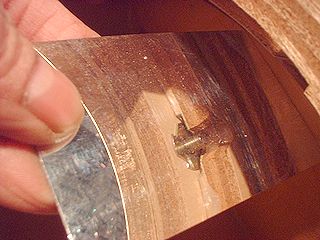

　なぜかと言うと、FE108スーパーシリーズはマグネットが、ユニット取り付け穴ギリギリなので、ツメ付きナットのツメの１本だけが、ユニットに当たりますので、３本のツメしか使用しないのです。

　208ＥＳシリーズはこの限りではありません。

　強力なニッパーを使えば、切り取ることも出来るでしょう。その後に金ヤスリをかけると安心です。（手を切らないようにしましょう）また、切り取るつもりならば、近くに人や大切なものがないことを十分確認しましょう。ツメが吹っ飛んで行くことがありますから。とにかく力が要ります。

　注意（撮影のためにツメは切り取っていません）

　（一度余り板で練習しておくと良いかも。）

　当て木をしておくことで、バッフルを傷付けない綺麗な仕上がりになりますね。（マメだなあ）

　私はステンキャップを買ったら一緒に袋に入っていたので、これを使いました。下図を参照してください。

　素人は怖いとは私のことですね。（笑）

　また、今回は、フォステクスリングを使わない場合の話ですので、くれぐれもご注意くださいね。今後はリングを使う場合も考えてみたいものです。

　ところで、何故リーマーにステンキャップがはまっているか？と言うと、本来は鉄棒が付いているのですが、加工しているうちに、なんと！スワンの首の中に落ちてしまい、取り出せなくなってしまったのです。(^_^;)　嗚呼情けない、、。

　素人丸出しです。皆さんはこんな失敗はないですよね。(^.^)では、ツメ付きナットの無責任講座はこの辺で、、。
